จับคันโยกเบรกเกอร์ค้างไว้ที่ ON แล้วเบรกเกอร์ยังตัดได้ไหม? รู้จักกลไก Trip-Free

เวลามองเบรกเกอร์จากด้านนอก เราจะเห็นเพียงคันโยกเล็ก ๆ ที่ใช้สับขึ้นเป็น ON และสับลงเป็น OFF จึงไม่แปลกถ้าหลายคนจะเข้าใจว่า ถ้ามีใครจับคันโยกค้างไว้ที่ ON เบรกเกอร์ก็น่าจะไม่สามารถตัดวงจรได้ เหมือนกับการจับสวิตช์ธรรมดาไว้ไม่ให้เด้งกลับ แต่สำหรับเซอร์กิตเบรกเกอร์ที่ออกแบบด้วยกลไก Trip-Free เรื่องไม่ได้เป็นแบบนั้น เพราะแม้มีแรงจับหรือมีอุปกรณ์ยึดคันโยกไว้ที่ตำแหน่ง ON หากชุดป้องกันภายในตรวจพบความผิดปกติและสั่งให้เบรกเกอร์ทริป หน้าสัมผัสภายในยังสามารถเปิดออกเพื่อตัดวงจรได้

พูดง่าย ๆ คือ การจับคันโยกไว้ ไม่ได้เท่ากับการจับหน้าสัมผัสภายในเอาไว้ด้วย และนี่คือเหตุผลสำคัญว่าทำไมเบรกเกอร์จึงยังทำหน้าที่ป้องกันได้ แม้คันโยกภายนอกจะถูกฝืนให้อยู่ที่ ON

คันโยกที่เราเห็น ไม่ใช่ตัวที่รับกระแสโดยตรง

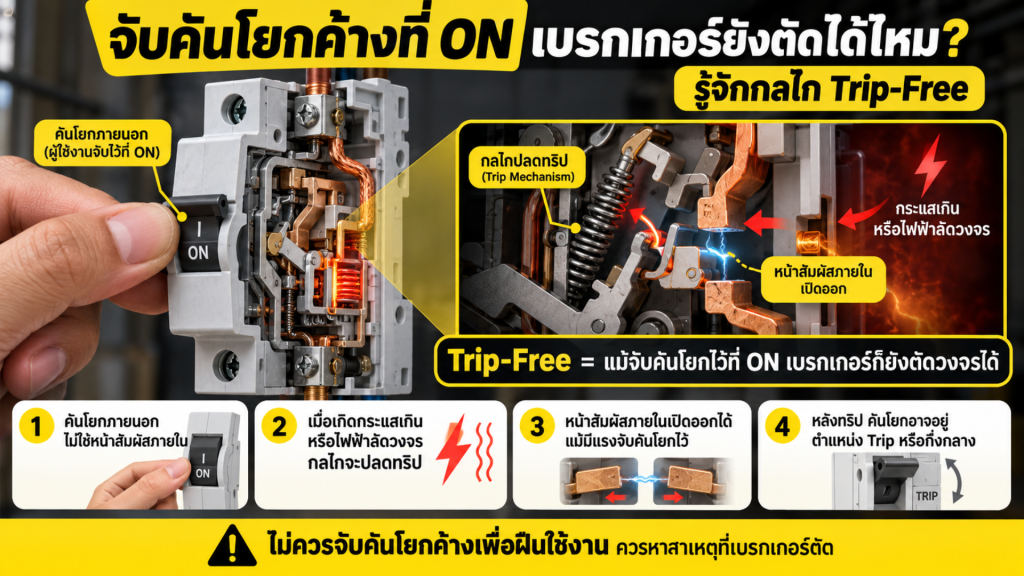

จุดที่ช่วยให้เข้าใจเรื่อง Trip-Free ได้ง่ายที่สุด คือแยกให้ออกระหว่าง “คันโยกด้านหน้า” กับ “หน้าสัมผัสภายใน” เพราะสองอย่างนี้ไม่ได้ทำงานเหมือนเป็นชิ้นเดียวกัน ตอนที่เราสับเบรกเกอร์ขึ้นไปที่ ON คันโยกจะไปสั่งชุดกลไกภายในให้หน้าสัมผัสปิดเข้าหากันเพื่อให้กระแสไฟไหลผ่านได้ หลังจากนั้นจะมีชุดกลไกล็อกหน้าสัมผัสให้อยู่ในตำแหน่งนั้น คันโยกจึงไม่ได้ออกแรงกดหน้าสัมผัสค้างไว้ตลอดเวลาเหมือนคนเอามือกดสวิตช์อยู่

หากเกิดความผิดปกติ เช่น กระแสเกินหรือกระแสลัดวงจร และชุดป้องกันตัดสินใจว่าต้องเปิดวงจร กลไกภายในจะปลดตัวล็อกและทำให้หน้าสัมผัสแยกออกจากกันได้ แม้คันโยกจะยังถูกจับอยู่ที่ตำแหน่ง ON ก็ตาม

นี่คือหลักของ Trip-Free ซึ่งมีอยู่เพื่อให้ คำสั่งจากระบบป้องกันมีความสำคัญกว่าตำแหน่งที่ผู้ใช้พยายามค้างคันโยกไว้ Schneider Electric อธิบายคุณสมบัตินี้ไว้ชัดเจนว่า กลไก Trip-Free ทำให้เซอร์กิตเบรกเกอร์สามารถเปิดวงจรได้เมื่อเกิดเหตุที่ต้องทริป แม้ด้ามจับจะถูกยึดไว้ในตำแหน่ง ON ก็ตาม

ทำไมเบรกเกอร์ต้องออกแบบให้ทำแบบนี้ได้?

ลองคิดในมุมกลับกัน หากเบรกเกอร์จะตัดได้ก็ต่อเมื่อคันโยกสามารถเคลื่อนลงมาเท่านั้น การจับคันโยกไว้ด้วยมือหรือมีสิ่งของไปขวางคันโยกก็อาจทำให้เบรกเกอร์ไม่สามารถเปิดวงจรได้ตามที่ควรจะเป็น

สำหรับอุปกรณ์ป้องกันไฟฟ้า นี่เป็นสิ่งที่ไม่ควรเกิดขึ้น เพราะหน้าที่หลักของเบรกเกอร์คือการตัดวงจรเมื่อเจอกระแสผิดปกติ ไม่ใช่ทำงานเฉพาะตอนที่ไม่มีใครไปแตะคันโยก กลไก Trip-Free จึงทำให้สองเรื่องนี้แยกออกจากกัน คือผู้ใช้สามารถสั่ง ON หรือ OFF ผ่านคันโยกได้ตามปกติ แต่หากชุดป้องกันภายในตรวจพบเหตุที่จำเป็นต้องตัด ระบบยังสามารถปลดหน้าสัมผัสออกได้โดยไม่ต้องรอให้คันโยกภายนอกเคลื่อนที่ตาม ดังนั้น การใช้แรงกดคันโยกไว้จึงไม่ได้เป็นวิธีที่จะ “บังคับให้เบรกเกอร์ไม่ทริป” และไม่ควรพยายามทำแบบนั้นเมื่อเบรกเกอร์ตัดวงจร

แล้วทำไมเวลาเบรกเกอร์ทริป คันโยกถึงขยับตาม?

แม้การเปิดหน้าสัมผัสภายในจะไม่ได้ขึ้นอยู่กับการปล่อยคันโยก แต่เบรกเกอร์จำนวนมากออกแบบให้คันโยกแสดงสถานะตามกลไกภายในด้วย เวลาเกิดการทริปจึงมักเห็นคันโยกเคลื่อนออกจากตำแหน่ง ON

เบรกเกอร์บางรุ่นมีตำแหน่งทริปอยู่กึ่งกลางระหว่าง ON กับ OFF เพื่อให้ผู้ใช้สังเกตได้ว่าเบรกเกอร์ไม่ได้ถูกปิดด้วยมือ แต่เกิดการ Trip จากกลไกป้องกัน หลังจากนั้นมักต้องดันคันโยกลงไปที่ OFF ให้สุดก่อนเพื่อ Reset กลไก แล้วจึงสามารถสับกลับขึ้น ON ได้อีกครั้ง

ตรงนี้เป็นอีกจุดที่ทำให้เห็นว่าเบรกเกอร์ไม่เหมือนสวิตช์เปิด-ปิดทั่วไป เพราะด้านในมีทั้งชุดล็อก ชุดปลด และกลไกรีเซ็ตทำงานร่วมกันอยู่ เมื่อเกิดการทริป จึงไม่ใช่แค่คันโยกตกลงมาเท่านั้น แต่กลไกด้านในก็เปลี่ยนสถานะไปด้วย

ถ้าจับคันโยกไว้ที่ ON แล้วเบรกเกอร์ทริป คันโยกจะอยู่ตรงไหน?

คำตอบขึ้นอยู่กับการออกแบบของเบรกเกอร์แต่ละรุ่น หากไม่มีอะไรไปขวางคันโยก เรามักเห็นคันโยกเคลื่อนไปยังตำแหน่ง Trip หรือใกล้กับ OFF แต่หากมีอุปกรณ์ล็อกหรือมีแรงภายนอกยึดคันโยกไว้ กลไกภายในก็ยังสามารถเปิดหน้าสัมผัสได้ในเบรกเกอร์ที่มีคุณสมบัติ Trip-Free เพราะเหตุนี้ ตำแหน่งคันโยกเพียงอย่างเดียวจึงไม่ควรถูกใช้เป็นหลักฐานว่าในวงจรไม่มีไฟอย่างแน่นอน โดยเฉพาะเมื่อต้องทำงานกับสายไฟหรืออุปกรณ์ภายในตู้ไฟ การตรวจสอบว่ามีแรงดันอยู่หรือไม่ควรใช้วิธีและเครื่องมือที่เหมาะสม ไม่ควรดูเพียงว่าคันโยกอยู่ที่ ON หรือ OFF แล้วตัดสินทันที

ประเด็นนี้สำคัญมากในเรื่องความปลอดภัย เพราะสิ่งที่เราเห็นจากด้านนอกเป็นเพียงตำแหน่งของกลไกควบคุมส่วนหนึ่ง ไม่ใช่การยืนยันสภาพทางไฟฟ้าของวงจรทั้งหมด

Trip-Free ไม่ได้แปลว่าเบรกเกอร์จะตรวจจับทุกปัญหาได้

มีอีกเรื่องที่ควรแยกให้ออกจากกัน คือ Trip-Free เป็นกลไกที่ช่วยให้เบรกเกอร์ สามารถเปิดวงจรได้เมื่อมีคำสั่งทริปแล้ว แต่ไม่ได้หมายความว่าเบรกเกอร์จะรู้จักหรือสามารถตรวจจับความผิดปกติทุกชนิดที่เกิดขึ้นในระบบไฟฟ้า เบรกเกอร์แต่ละประเภทถูกออกแบบให้ป้องกันเหตุบางอย่างตามคุณสมบัติของมัน เช่น กระแสเกินหรือไฟฟ้าลัดวงจร ส่วนปัญหาอื่นบางชนิดอาจต้องใช้อุปกรณ์ป้องกันเฉพาะเพิ่มเติม ดังนั้น Trip-Free ไม่ได้ทำให้เบรกเกอร์ “เก่งขึ้นทุกด้าน” แต่เป็นคุณสมบัติที่ช่วยรับประกันว่า เมื่อชุดป้องกันภายในสั่งให้ตัดวงจรแล้ว แรงที่มากระทำกับคันโยกภายนอกไม่ควรไปขัดขวางการเปิดหน้าสัมผัส

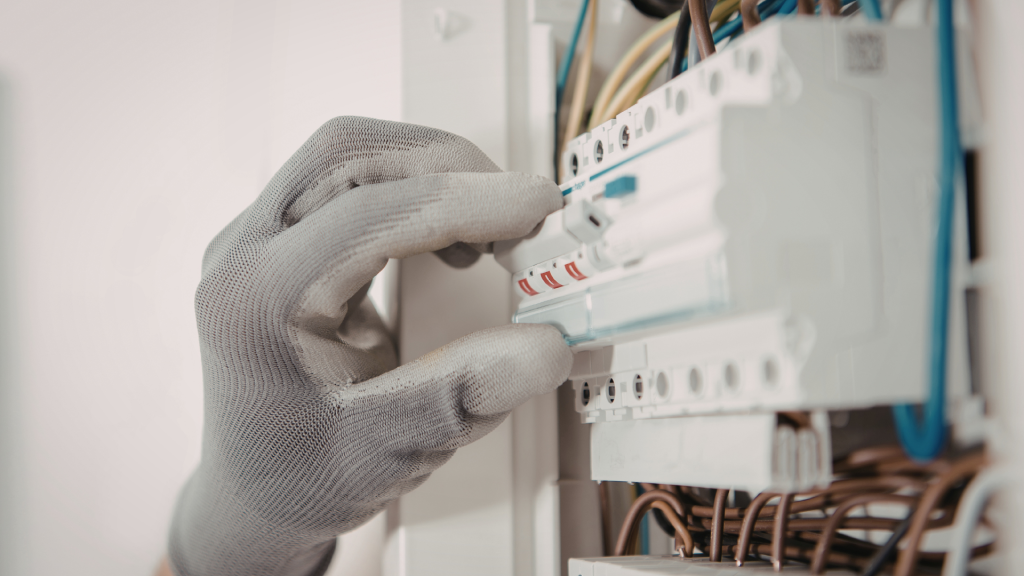

แล้วควรลองจับคันโยกค้างไว้เพื่อดูว่า Trip-Free ทำงานจริงไหม?

ไม่ควรทดลองด้วยการสร้างไฟฟ้าลัดวงจรหรือทำให้เกิดโหลดเกินโดยตั้งใจ เพราะกระแสลัดวงจรสามารถสูงมาก และอาจทำให้เกิดทั้งความร้อน อาร์กไฟฟ้า ความเสียหายต่ออุปกรณ์ รวมถึงอันตรายต่อคนที่อยู่ใกล้เคียง เบรกเกอร์บางชนิดมีปุ่มทดสอบหรือ Push-to-Trip ที่ผู้ผลิตออกแบบมาเพื่อใช้ตรวจสอบกลไกโดยเฉพาะ หากต้องการทดสอบควรทำตามคู่มือของรุ่นนั้น และถ้าเป็นงานในตู้ไฟหรือระบบที่มีความเสี่ยงก็ควรให้ผู้ที่มีความรู้ด้านไฟฟ้าเป็นผู้ตรวจสอบ

ที่สำคัญ ถ้าเบรกเกอร์ทริปขึ้นมาในระหว่างใช้งานจริง ไม่ควรพยายามจับคันโยกค้างไว้ที่ ON เพื่อฝืนให้ไฟทำงานต่อ สิ่งที่ควรถามก่อนคือ อะไรทำให้เบรกเกอร์ต้องตัดวงจร โดยเฉพาะหากสับกลับแล้วทริปซ้ำ มีรอยไหม้ กลิ่นผิดปกติ หรืออุปกรณ์บางตัวทำงานผิดปกติ ควรหาสาเหตุให้เจอก่อนใช้งานต่อ

Trip-Free คือเหตุผลที่ “จับ ON ไว้” ไม่ได้แปลว่าเบรกเกอร์จะไม่ตัด

จากด้านนอก เบรกเกอร์อาจดูเหมือนสวิตช์ที่มีแค่ ON กับ OFF แต่ภายในจริง ๆ มีกลไกหลายส่วนทำงานร่วมกัน และคันโยกที่เราเห็นก็ไม่ได้เป็นตัวที่กดหน้าสัมผัสไฟฟ้าไว้โดยตรง กลไก Trip-Free ทำให้เมื่อชุดป้องกันตรวจพบเหตุที่ต้องทริป หน้าสัมผัสภายในยังสามารถเปิดออกได้ แม้คันโยกภายนอกจะถูกจับหรือถูกล็อกไว้ที่ ON นี่คือเหตุผลว่าทำไมการฝืนคันโยกจึงไม่ใช่วิธีหยุดการทำงานของระบบป้องกัน และก็ไม่ควรใช้เป็นวิธีแก้ปัญหาเมื่อเบรกเกอร์ทริปบ่อย

สุดท้าย หากเบรกเกอร์สั่งตัด สิ่งสำคัญไม่ได้อยู่ที่ว่าจะทำอย่างไรให้คันโยกอยู่ที่ ON ต่อไป แต่อยู่ที่การหาว่า เหตุใดเบรกเกอร์จึงต้องตัดตั้งแต่แรก เพราะเมื่อหาต้นเหตุเจอและแก้ไขถูกจุด ระบบป้องกันก็จะสามารถกลับไปทำหน้าที่ของมันได้อย่างที่ควรเป็น
