เบรกเกอร์ 1P, 2P, 3P, 4P ต่างกันยังไง ใช้กับไฟบ้านแบบไหน

เวลาเลือกซื้อเบรกเกอร์หรือเซอร์กิตเบรกเกอร์ หลายคนมักดูแค่ “กี่แอมป์” เป็นหลัก เช่น 16A, 20A, 32A หรือ 50A แต่พอไปดูที่ตัวสินค้า กลับเจอคำว่า 1P, 2P, 3P, 4P อยู่ข้าง ๆ รุ่นสินค้าเพิ่มเข้ามาอีก ทำให้หลายคนเริ่มสงสัยว่า ตัวเลขพวกนี้หมายถึงอะไร และเกี่ยวอะไรกับไฟบ้าน

ความจริงแล้ว 1P, 2P, 3P และ 4P ไม่ได้บอกว่าเบรกเกอร์ตัวนั้นทนไฟได้มากหรือน้อยกว่าโดยตรง แต่หมายถึง “จำนวนโพล” หรือจำนวนขั้วที่เบรกเกอร์สามารถตัดวงจรได้พร้อมกัน ซึ่งมีผลกับการเลือกใช้ให้เหมาะกับระบบไฟ เช่น ไฟบ้าน 1 เฟส หรือไฟ 3 เฟส

ในไทย ไฟบ้านทั่วไปมักเป็นระบบ 1 เฟส 2 สาย ส่วนอาคาร ร้านค้า หรือโรงงานบางแห่งอาจใช้ระบบ 3 เฟส 4 สาย โดยเอกสารของการไฟฟ้าส่วนภูมิภาคมีการระบุรูปแบบมิเตอร์ 1 เฟส 230V และ 3 เฟส 4 สาย 230/400V ไว้ในรายการมิเตอร์ที่ใช้งานด้วย

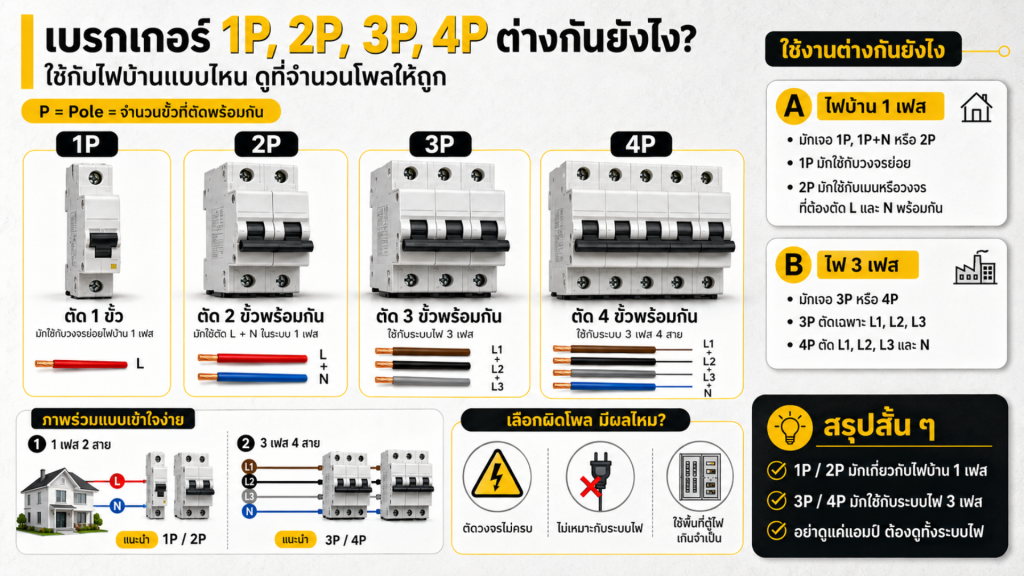

1P, 2P, 3P, 4P คืออะไร

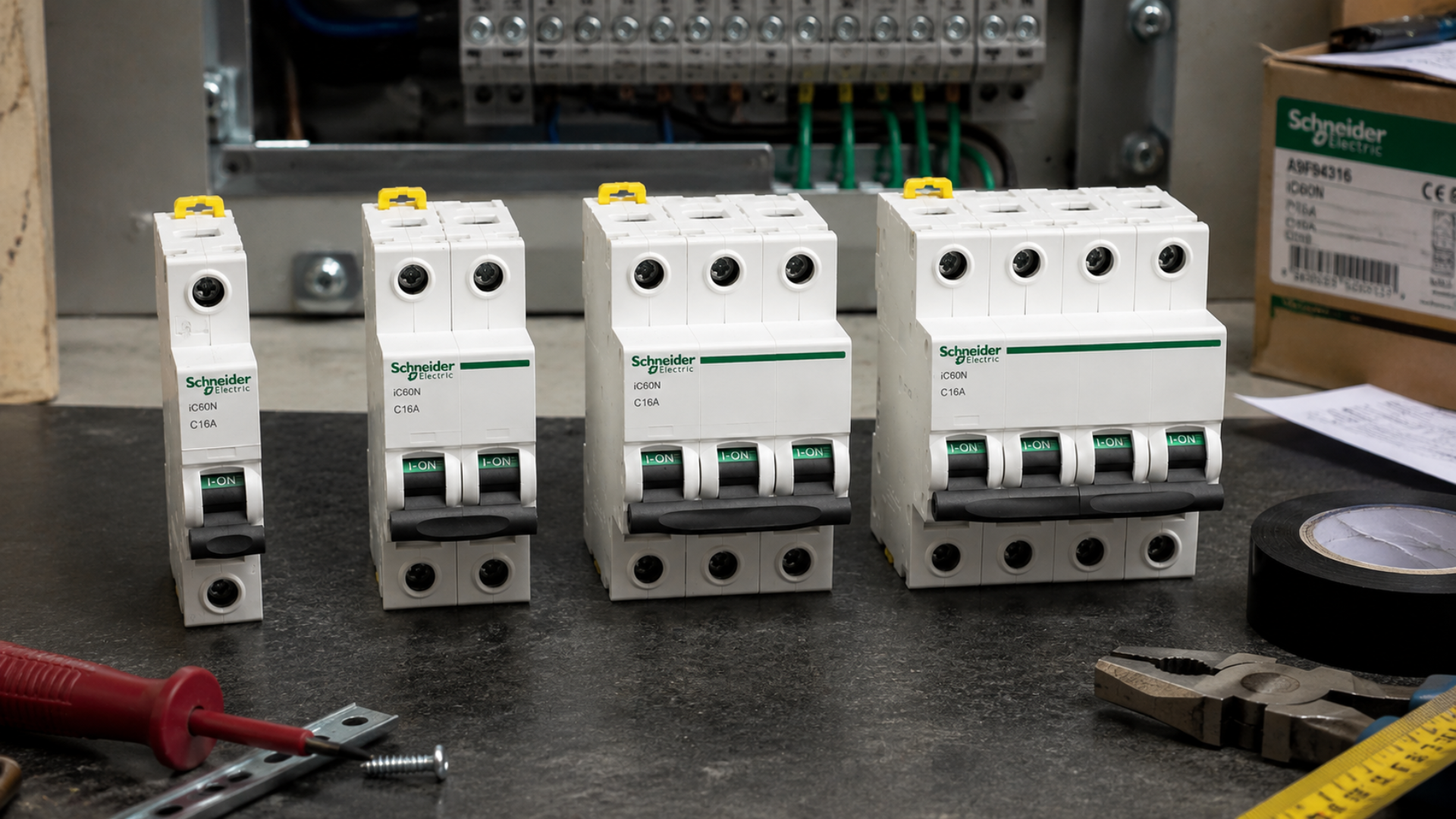

ตัว P ย่อมาจาก Pole หรือจำนวนโพลของเบรกเกอร์ หมายถึงจำนวนเส้นทางไฟฟ้าที่เบรกเกอร์ควบคุมหรือตัดวงจรได้พร้อมกัน

• ถ้าเป็น 1P จะตัดได้ 1 ขั้ว
• ถ้าเป็น 2P จะตัดได้ 2 ขั้ว
• ถ้าเป็น 3P จะตัดได้ 3 ขั้ว
• ถ้าเป็น 4P จะตัดได้ 4 ขั้ว

ผู้ผลิตเบรกเกอร์รายใหญ่ก็มีการแบ่งรุ่น MCB ตามรูปแบบโพล เช่น 1P, 1P+N, 2P, 3P, 3P+N และ 4P ซึ่งสะท้อนว่า “จำนวนโพล” เป็นหนึ่งในข้อมูลสำคัญของเซอร์กิตเบรกเกอร์ ไม่ใช่แค่รายละเอียดเล็ก ๆ บนฉลากสินค้า

เบรกเกอร์ 1P คืออะไร

เบรกเกอร์ 1P หรือ 1 Pole เป็นเบรกเกอร์ที่ตัดวงจรได้ 1 ขั้ว โดยทั่วไปใช้ตัดสายไฟเส้นที่มีไฟ หรือสาย L เพียงเส้นเดียว ส่วนสายนิวทรัลหรือสาย N ไม่ได้ถูกตัดไปพร้อมกัน มักพบในวงจรย่อยของไฟบ้าน เช่น วงจรแสงสว่าง วงจรปลั๊ก หรือวงจรโหลดทั่วไปบางจุด ข้อดีคือขนาดกะทัดรัด ใช้พื้นที่ในตู้ไฟน้อย และเหมาะกับวงจรย่อยที่ออกแบบมาให้ตัดเฉพาะสายไฟหลักของวงจร แต่ต้องเข้าใจว่าเมื่อเบรกเกอร์ 1P ตัดวงจร จะไม่ได้ตัดสายนิวทรัลไปพร้อมกัน ดังนั้นงานติดตั้งต้องออกแบบให้ถูกต้อง และไม่ควรนำไปใช้แทนเบรกเกอร์เมนหรือจุดที่ต้องการตัดไฟทั้งสองสายโดยไม่พิจารณาระบบไฟก่อน

เบรกเกอร์ 2P คืออะไร

เบรกเกอร์ 2P หรือ 2 Pole เป็นเบรกเกอร์ที่ตัดวงจรได้ 2 ขั้วพร้อมกัน ในระบบไฟบ้าน 1 เฟส มักใช้กับการตัดทั้งสาย L และสาย N พร้อมกัน หรือใช้เป็นเมนเบรกเกอร์ในบางตู้ไฟ

จุดเด่นของเบรกเกอร์ 2P คือเมื่อสับลงหรือตัดวงจร จะช่วยแยกวงจรออกได้ชัดเจนกว่า 1P เพราะตัดได้สองขั้วพร้อมกัน จึงเหมาะกับตำแหน่งที่ต้องการตัดไฟทั้งวงจร เช่น เมนของตู้ไฟ วงจรเฉพาะบางจุด หรืออุปกรณ์ที่ต้องการความปลอดภัยในการแยกวงจรมากขึ้น สำหรับบ้านทั่วไปที่ใช้ไฟ 1 เฟส เบรกเกอร์ 2P จึงเป็นแบบที่เจอบ่อยในตำแหน่งเมน หรือวงจรสำคัญที่ต้องการให้ตัดทั้งสายไฟและสายนิวทรัลพร้อมกัน

เบรกเกอร์ 3P คืออะไร

เบรกเกอร์ 3P หรือ 3 Pole เป็นเบรกเกอร์ที่ตัดวงจรได้ 3 ขั้วพร้อมกัน ใช้กับระบบไฟ 3 เฟส โดยควบคุมสายเฟสทั้ง 3 เส้น ได้แก่ L1, L2 และ L3 เบรกเกอร์ 3P มักพบในงานที่ใช้โหลด 3 เฟส เช่น มอเตอร์ ปั๊มน้ำขนาดใหญ่ เครื่องจักร ระบบปรับอากาศขนาดใหญ่ หรือตู้ไฟของอาคารและโรงงาน

เบรกเกอร์ 3P ไม่ได้ถูกออกแบบมาเพื่อไฟบ้าน 1 เฟสทั่วไป เพราะไฟบ้าน 1 เฟสไม่ได้มีสายเฟส 3 เส้นให้ตัดพร้อมกัน การเลือกใช้ 3P จึงมักเกี่ยวกับระบบไฟ 3 เฟสเป็นหลัก

เบรกเกอร์ 4P คืออะไร

เบรกเกอร์ 4P หรือ 4 Pole เป็นเบรกเกอร์ที่ตัดวงจรได้ 4 ขั้วพร้อมกัน โดยทั่วไปใช้กับระบบไฟ 3 เฟส 4 สาย คือมี L1, L2, L3 และ N

ความต่างจาก 3P คือ 3P จะตัดเฉพาะสายเฟสทั้ง 3 เส้น ส่วน 4P จะตัดสายนิวทรัลร่วมด้วย จึงเหมาะกับบางระบบที่ต้องการแยกวงจรออกทั้งชุด หรือจุดที่การตัดสายนิวทรัลพร้อมกับสายเฟสมีความจำเป็นตามลักษณะการออกแบบระบบไฟ ในงานอาคาร ร้านค้า หรือโรงงานที่มีระบบไฟ 3 เฟส 4 สาย จึงอาจพบเบรกเกอร์ 4P ในตำแหน่งเมนเบรกเกอร์ หรืออุปกรณ์ป้องกันบางประเภท เช่น RCCB/RCBO 4P สำหรับระบบ 3 เฟส

ใช้กับไฟบ้านแบบไหน

ถ้าเป็นบ้านทั่วไปที่ใช้ไฟ 1 เฟส มักเกี่ยวข้องกับเบรกเกอร์ 1P, 1P+N หรือ 2P มากกว่า โดย 1P มักใช้ในวงจรย่อย ส่วน 2P มักใช้ในตำแหน่งที่ต้องการตัดทั้งสาย L และ N เช่น เมนเบรกเกอร์หรือวงจรเฉพาะบางจุด

ถ้าเป็นบ้านขนาดใหญ่ ร้านค้า อาคารพาณิชย์ หรือโรงงานที่ใช้ไฟ 3 เฟส จะเริ่มเกี่ยวข้องกับเบรกเกอร์ 3P และ 4P โดย 3P ใช้ตัดสายเฟสทั้ง 3 เส้น ส่วน 4P ใช้เมื่อต้องการตัดสายเฟสทั้ง 3 เส้นพร้อมสายนิวทรัล ดังนั้น การเลือกเบรกเกอร์ไม่ได้ดูจากจำนวนเครื่องใช้ไฟฟ้าอย่างเดียว แต่ต้องดูด้วยว่าระบบไฟเป็น 1 เฟสหรือ 3 เฟส และตำแหน่งที่จะติดตั้งเป็นเมนเบรกเกอร์ วงจรย่อย หรือวงจรเฉพาะอุปกรณ์

1P+N ต่างจาก 2P ไหม

นอกจาก 1P, 2P, 3P, 4P แล้ว หลายคนอาจเจอคำว่า 1P+N ด้วย ซึ่งมักทำให้สับสนกับ 2P โดยทั่วไป 1P+N หมายถึงเบรกเกอร์ที่มี 1 ขั้วป้องกันกระแสเกิน และมีช่องสำหรับตัดสายนิวทรัลร่วมด้วย ส่วน 2P จะมี 2 โพลที่ทำงานร่วมกัน โดยรายละเอียดการป้องกันอาจต่างกันตามรุ่นและผู้ผลิต

จุดนี้ควรดูสเปกของสินค้าแต่ละรุ่นให้ชัด เพราะบางรุ่นทุกโพลมีระบบป้องกันกระแสเกิน แต่บางรุ่นมีบางโพลที่ทำหน้าที่ตัดต่ออย่างเดียว ไม่ได้เป็นโพลป้องกัน ผู้ผลิตอย่าง Schneider Electric ก็อธิบายว่าจำนวน Pole และจำนวน Protected Pole อาจไม่ใช่เรื่องเดียวกันเสมอไป โดย Pole คือจำนวนขั้ว ส่วน Protected Pole คือขั้วที่มีชุดตรวจจับหรือทริปเมื่อเกิดกระแสเกิน

เลือกเบรกเกอร์ผิดโพลมีผลไหม

มีผลแน่นอน เพราะจำนวนโพลเกี่ยวกับวิธีตัดวงจรโดยตรง ถ้าเลือกน้อยเกินไป อาจตัดวงจรได้ไม่ครบตามที่ควรจะเป็น แต่ถ้าเลือกผิดประเภทกับระบบไฟ ก็อาจทำให้ติดตั้งไม่เหมาะสม ใช้พื้นที่ตู้ไฟเกินจำเป็น หรือทำให้การดูแลระบบไฟยุ่งยากขึ้น ตัวอย่างเช่น บ้าน 1 เฟสทั่วไปไม่จำเป็นต้องใช้เบรกเกอร์ 3P สำหรับวงจรย่อยทั่วไป เพราะไม่ได้มีไฟ 3 เฟสให้ควบคุม หรือถ้าระบบไฟ 3 เฟส 4 สายต้องการตัดนิวทรัลร่วมด้วย แต่เลือกใช้แค่ 3P ก็อาจไม่ตรงกับความต้องการของระบบ ที่สำคัญ จำนวนโพลไม่ใช่สิ่งเดียวที่ต้องดู ยังต้องดูพิกัดกระแส ขนาดสายไฟ ค่ากระแสลัดวงจร มาตรฐานสินค้า ลักษณะโหลด และตำแหน่งติดตั้งร่วมด้วย

อย่าดูแค่จำนวนโพล แต่ต้องดูทั้งระบบไฟ

เบรกเกอร์ 1P, 2P, 3P และ 4P ต่างกันที่จำนวนขั้วที่ตัดวงจรได้พร้อมกัน โดย 1P และ 2P มักเกี่ยวข้องกับไฟบ้าน 1 เฟส ส่วน 3P และ 4P มักใช้กับระบบไฟ 3 เฟสในอาคาร ร้านค้า หรือโรงงาน ถ้าต้องเลือกเซอร์กิตเบรกเกอร์สำหรับบ้านทั่วไป ควรเริ่มจากการดูว่าบ้านใช้ไฟ 1 เฟสหรือ 3 เฟส ตำแหน่งที่จะติดตั้งเป็นเมนหรือวงจรย่อย ใช้กับโหลดแบบไหน และขนาดสายไฟรองรับเท่าไร ไม่ควรเลือกจากแอมป์หรือราคาสินค้าเพียงอย่างเดียว เพราะเบรกเกอร์ที่ดีไม่ใช่แค่สับแล้วไฟติด แต่ต้องเลือกให้เหมาะกับระบบไฟจริง เพื่อให้ตัดวงจรได้ถูกจุด และช่วยลดความเสี่ยงเมื่อเกิดความผิดปกติในระบบไฟฟ้า
